项目简介
检测项目
检测目的
检测镍基合金的化学成分、热处理和加工工艺是否合理
检测范围
各种镍基合金板材，复合板、管、棒及焊接试板等
项目介绍
镍基合金晶间腐蚀试验：镍基合金因其具有良好的耐腐蚀性能，目前已被广泛用于强腐蚀环境。但是如果选材不当，热处理和加工工艺不合理，也会使镍基合金在晶界部位产生贫化区域，从而导致其在特定介质中发生晶间腐蚀。例如Ni-Mo合金中，沿晶界析出Ni7Mo6造成贫Mo区，在还原性介质中发生晶间腐蚀。
试验步骤
1、试样制备
根据标准要求制备试样后，对试样进行模拟热处理(有要求时)和敏化处理，然后对试样进行酸洗处理并计算试样的总表面积，使用精度为10-*g的天平称重。
2、腐蚀试验

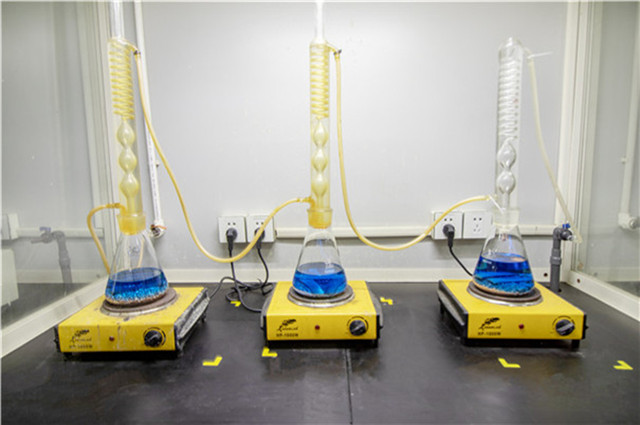

在50% (质量分数)硫酸水溶液600mL中加入25g硫酸铁，配制成试验溶液。在1L磨口烧瓶底部放置玻璃棒;用玻璃丝带将试样两面固定在U型玻璃棒上，放入烧瓶中，倒人试验溶液，再放上带蛇形管的冷凝器，通入冷却水。用电炉加热试验溶液，沸腾时开仫计叶煮沸时间为120h。
3、试验步骤
将煮沸120h的试样取出，对用称重法试验的试样重新称重，计算腐蚀率;将用弯曲法试验的试样在试验机上弯曲180°后，用10倍放大镜观察有无晶间腐蚀裂纹存在;用金相法试验的试样经电解侵蚀后，在100倍金相显微镜下观察晶界上有无有害相析出，并测量出晶间腐蚀深度。
方法和常用标准
| 检测项目 | 项目分类 | 标准名称 | 样品要求 |
| 镍基合金晶间腐蚀试验 | 镍基合金晶间腐蚀-A法(硫酸&硫酸铁) | GB/T 15260-2016 |
1.试样表面积5-20cm2; 2.含铬小于18%，推荐24h;含铬≥18%，推荐120h |
| 镍基合金晶间腐蚀-B法(硫酸&硫酸铜) | GB/T 15260-2016 | 1.推荐 长80mm~100mm 宽20mm 厚3mm~4mm;(宽厚尺寸不足可按照实际尺寸取样) | |
| 镍基合金晶间腐蚀-C法(盐酸法) | GB/T 15260-2016 | 1.试样表面积5-20cm2 2. 周期168小时 | |
| 镍基合金晶间腐蚀-D法(硝酸法) | GB/T 15260-2016 |
1.试样表面积5-20cm2; 2.单周期48h，共5周期;也可做 48h+96h+96h 3个周期 |
