金属管压扁测试作为评估金属管材受压变形能力、承载极限及连接可靠性的关键技术手段，通过精准测量管材在压扁过程中的载荷-变形曲线及失效模式，为管道结构设计、生产质量控制及使用安全性验证提供不可或缺的核心数据支撑。本文将从定义目的、测试原理、方法分类、操作步骤等方面进行系统拆解，全面呈现该测试的核心要点。
一、定义与核心目的
金属管压扁测试（TubeFlatteningTest）是指通过对管材施加轴向压缩载荷，直至其发生变形或断裂，进而测定相关压扁性能参数的试验方法。其核心目的主要包括三方面：
评估压扁性能：量化管材在压扁载荷作用下的极限载荷（如无缝钢管压扁载荷需不低于0.8倍公称壁厚与抗拉强度的乘积）、变形能力（如焊管压扁后需无裂纹产生）及失效模式（如分层、断裂等）；
验证连接可靠性：通过观察压扁后焊缝或母材的变形协调性，判断管材连接部位的安全稳定性（如焊接钢管压扁后焊缝需保持完整无开裂）；
指导结构设计：为建筑支柱、汽车排气管等需承受压扁载荷的管道类部件提供材料性能数据，避免因强度不足或失稳导致使用过程中失效。
二、测试核心原理
金属管压扁测试基于塑性变形理论，整个过程分为三个阶段：
弹性阶段：在初始压扁载荷作用下，管材发生弹性变形，此时载荷与变形量呈线性对应关系，卸载后管材可恢复原状；
塑性阶段：当施加的载荷达到管材的屈服强度时，管材开始产生不可逆的塑性变形，表现为管壁变薄或管径扩大；
失效阶段：继续增加载荷，管材会因局部失稳（如焊缝开裂）或整体断裂而丧失承载能力，测试终止。通过全程记录载荷-变形曲线，结合管材失效后的形貌分析，可精准获取材料的压扁性能参数。
三、主要测试方法分类
根据测试环境与载荷特性，金属管压扁测试主要分为三类：
室温压扁测试
试样要求：选取全截面管材作为试样，长度L为管材外径d的10~20倍，两端需平切处理并去除毛刺；
核心设备：高品质材料试验机（如Instron5982、ZwickRoellZ100），配套压扁夹具（上压板直径不小于管材外径，下压板采用V型槽设计）；
加载速率：根据管材类型灵活调整，金属管通常控制在1~5mm/min，避免动态效应影响测试结果准确性。
高温压扁测试
测试原理：将管材加热至规定高温环境（如300℃~600℃），评估其在高温工况下的压扁性能（如高温合金管的蠕变抗力）；
核心设备：高温专用材料试验机（如MTS810），配备精度±2℃的加热炉及用于测量管材温度的热电偶；
适用场景：主要应用于航空航天（如涡轮盘冷却管）、能源（如核反应堆热交换器管）等高温环境下使用的管材检测。
动态压扁测试
测试原理：通过冲击、振动等动态载荷形式施加压扁力，评估管材在动态受力情况下的能量吸收能力和失效模式；
核心设备：动态压扁试验机（如DropTower），可施加应变率为10²~10⁴s⁻¹的动态载荷；
适用场景：适用于防护结构（如防弹车辆排气管）、爆炸冲击环境（如军事装备燃料管）等特殊领域的管材检测。

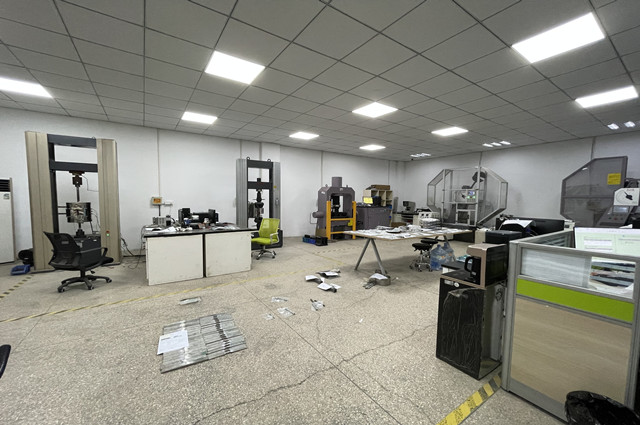

无锡容大检测是专业的第三方检测机构，拥有独立实验室，能按照国家标准或行业标准，对样品进行压扁试验，为客户提供产品失效分析、产品寿命评估、产品环境适应性等多方面的技术服务，缩短客户的产品研发时间，减少研发成本，找出不合格产品失效原因所在，如果您有相关的检测需求,欢迎前来咨询！
